Este artículo explica cómo instalar el sensor de humedad del sustrato Folium y cómo colocarlo para obtener mediciones confiables del contenido volumétrico de agua (VWC).

​
Instrucciones de instalación

  1. Inserte completamente el sensor en el sustrato o suelo, incluida la base plástica negra. Asegúrese de que no haya espacios de aire entre el sensor y el material circundante, como se muestra en las Figuras 1 y 2 a continuación.
  2. Compacte el sustrato o suelo alrededor del sensor para cubrir por completo la base plástica negra y algunos centímetros del cable.
  3. Coloque el sensor a una distancia adecuada de la pared de la maceta, del fondo de la maceta y de la superficie superior del sustrato, como se muestra en la Figura 1.
Figure 1 Folium Substrate Moisture Sensor Placement In Substratesoil
Figura 1: Ubicación del sensor de humedad del sustrato Folium en sustrato/suelo.
Figure 2 Folium Substrate Moisture Sensor In Coco Coir 5050 Substratesoil

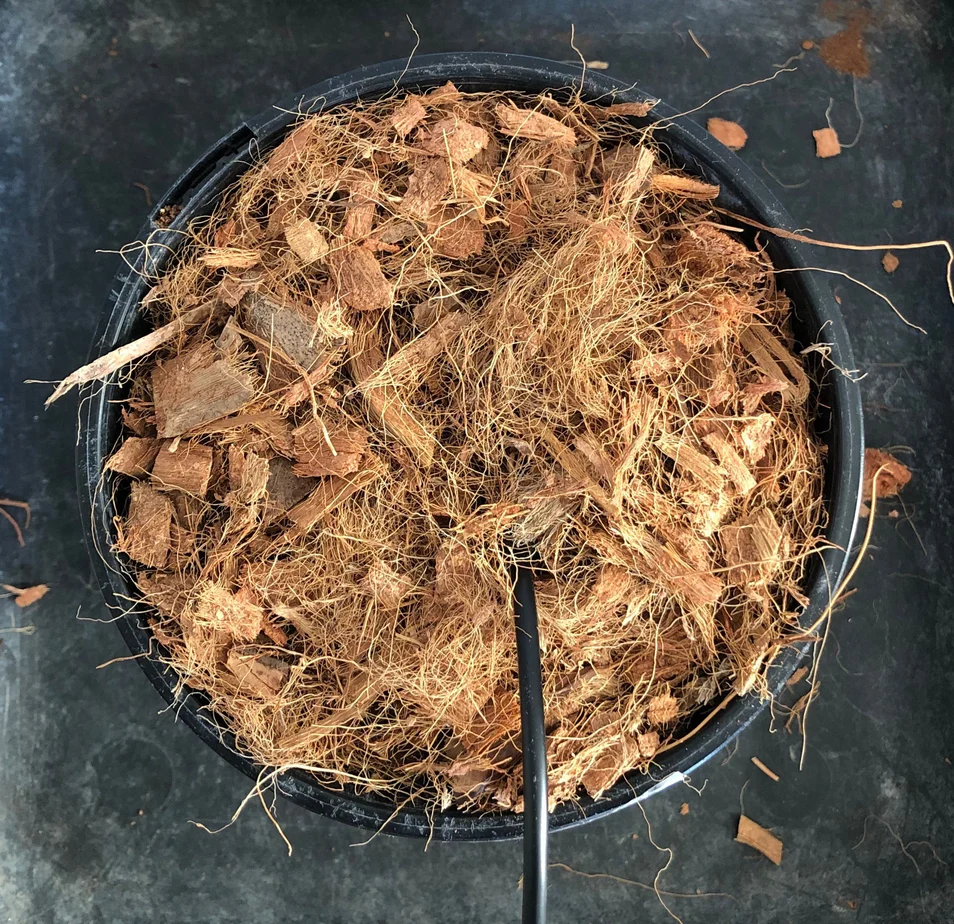

Figura 2: Sensor de humedad del sustrato Folium en sustrato de fibra de coco 50/50.

​
Guía de colocación

El sensor de humedad del sustrato Folium tiene un volumen de influencia de 240 mL. Cuando se instala como se muestra en la Figura 1, las lecturas del sensor representan un volumen integrado de 240 mL de sustrato o suelo alrededor del sensor. A partir de pruebas preliminares en campo, hemos observado que una distancia de 5 a 10 cm entre el sensor de humedad del sustrato Folium y el gotero proporciona una lectura representativa de la humedad de la maceta (Figura 3). Sin embargo, comprender cómo se forma el bulbo húmedo en el sustrato o suelo, según la configuración y programación del riego o fertirriego, puede ayudar aún más a determinar la mejor ubicación para los sensores de humedad del sustrato Folium.
Figure 3 Folium Substrate Moisture Sensor Placement In Substratesoil (preliminary Field Tests)

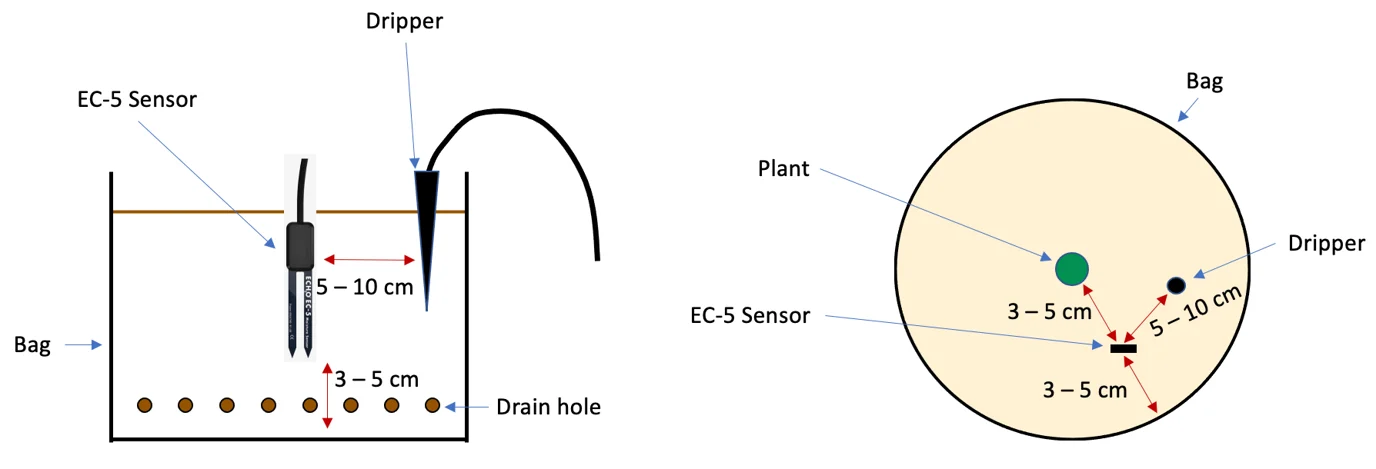

Figura 3: Ubicación del sensor de humedad del sustrato Folium en sustrato/suelo (pruebas preliminares en campo).

​
¿Qué puede afectar las lecturas del sensor?

Las lecturas del sensor pueden verse afectadas por:
  • la uniformidad del sustrato o suelo
  • espacios de aire alrededor del sensor
  • diferencias entre macetas
  • la profundidad y ubicación del sensor dentro de la maceta
  • la distancia respecto de la pared de la maceta, el fondo de la maceta y la planta
  • el desarrollo de las raíces con el tiempo
  • la distribución del agua o de la mezcla de nutrientes en el sustrato o suelo
Recomendamos identificar una ubicación adecuada en la maceta que cumpla con los requisitos de colocación. Una vez identificada, instale el sensor y tome lecturas de humedad del sustrato (VWC). Repita este proceso en un par de ubicaciones adicionales y en distintas macetas para asegurarse de que las lecturas sean representativas. Luego, instale el sensor en la ubicación seleccionada y comience a recopilar datos. A medida que las raíces crecen, la estructura del sustrato o suelo puede cambiar, y esto también puede afectar las lecturas.

​
Instalación de varios sensores en la misma maceta, bolsa o zona de suelo

Si necesita colocar más de un sensor en la misma maceta, bolsa o zona de suelo para medición o pruebas, asegúrese de que el volumen de influencia de cada sensor no se superponga, como se muestra en la Figura 4. Asegúrese también de que cada sensor esté colocado de acuerdo con los requisitos mostrados en la Figura 1 para el sensor de humedad del sustrato Folium. El volumen de influencia del sensor de humedad del sustrato Folium es diferente del de otros sensores de sustrato o suelo.

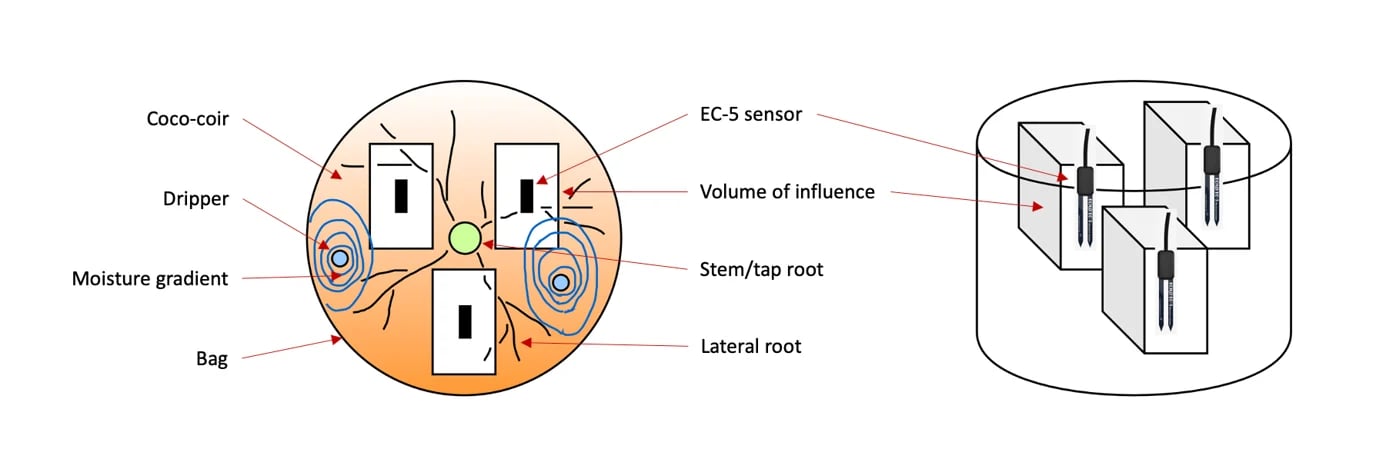

Figure 4 Non Overlapping Volumes Of Influence For Placing More Than One Sensor In The Same Pot

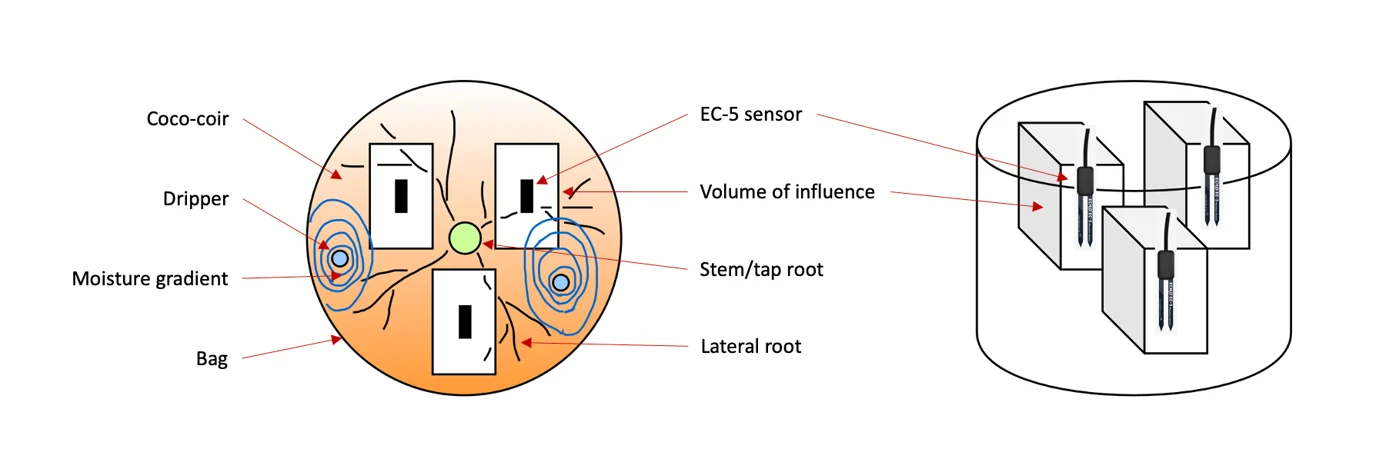

Figura 4: Volúmenes de influencia no superpuestos al colocar más de un sensor en la misma maceta.

​
Ver mediciones en FarmRoad Data Studio

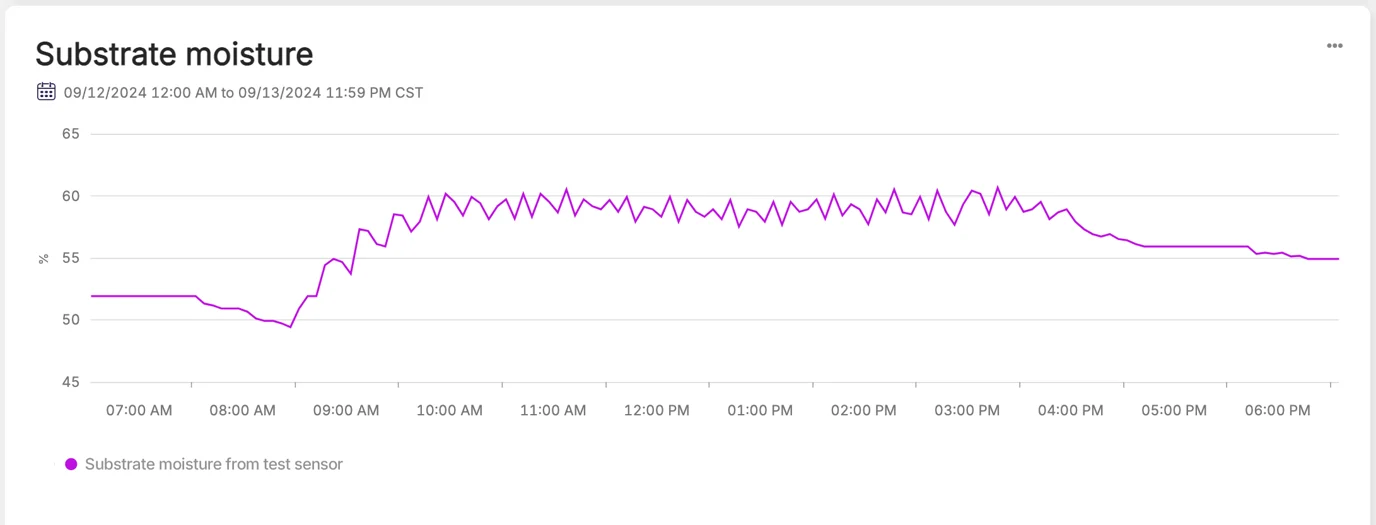

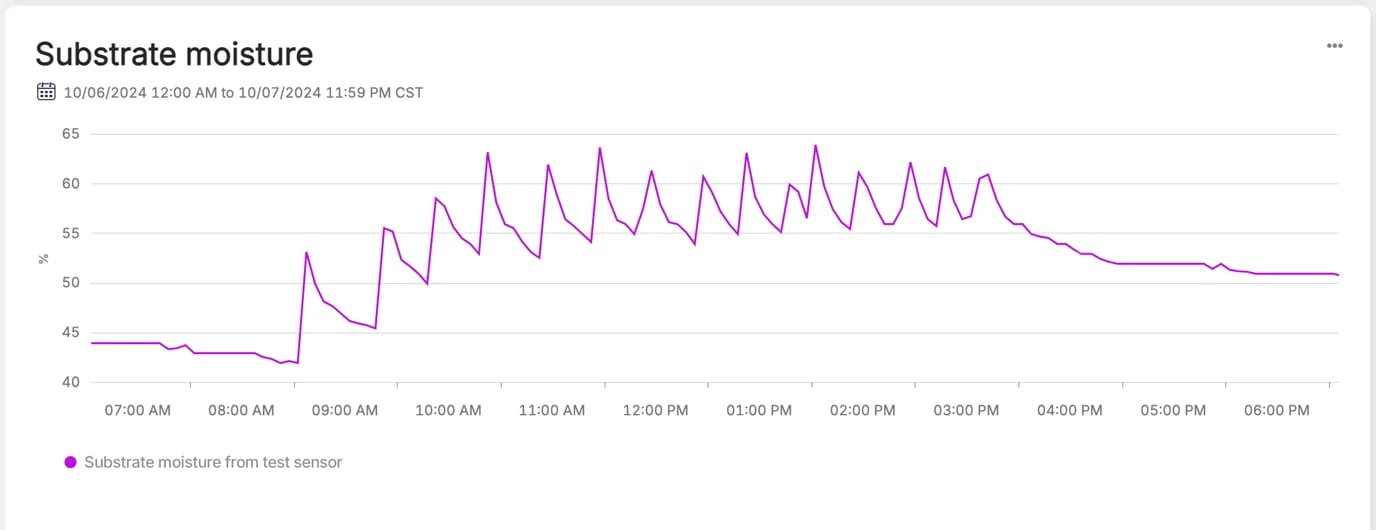

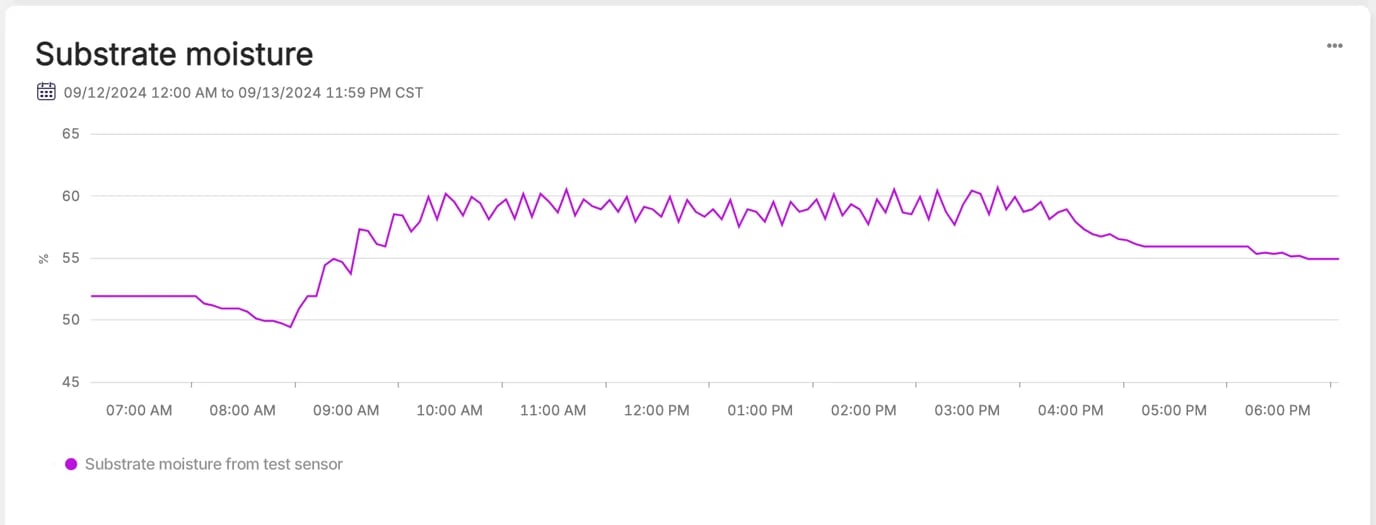

Puede visualizar los datos del sensor de humedad del sustrato en un gráfico utilizando FarmRoad Data Studio. Lo que debe buscar en el gráfico son picos de riego y periodos de secado. Para obtener mejores resultados, instale el sensor cerca de un gotero, normalmente uno ubicado en el centro de la bolsa o slab. Comience instalando el sensor cerca del gotero, en el costado del slab. Luego, supervise los patrones de humedad en FarmRoad Data Studio creando un gráfico para el sensor de prueba. Si la zona permanece constantemente húmeda, el gráfico mostrará una línea plana. Substrate Moisture Graph In Farm Road Showing Little Fluctuation Of Moisture Levels Nota: En este gráfico hay muy poca fluctuación en los niveles de humedad y no se observan picos claros, ya que el sensor de humedad está demasiado cerca del gotero. Si esto ocurre, mueva gradualmente el sensor más lejos del gotero hasta que el gráfico muestre picos más claros y periodos de secado. Si está utilizando varios sensores, repita este proceso en otros slabs hasta observar un patrón similar. Después de la instalación, verifique periódicamente que los sensores permanezcan intactos y siga supervisando los datos en Data Studio para confirmar que está viendo los picos y patrones de secado esperados. Substrate Moisture Graph In Farm Road Showing Expected Peaks And Drying Down Gráfico de humedad del sustrato en FarmRoad que muestra picos de riego claros y secado entre riegos.
